Menos fragmentação
Mantenha modelagem, análise, dimensionamento, detalhamento e documentação reunidos em um mesmo fluxo.
Vigas de concreto armado
Da modelagem ao detalhamento da viga, em um único ambiente.
Modele vigas de concreto armado diretamente no navegador e integre análise estrutural, dimensionamento, detalhamento e memorial de cálculo em um único fluxo.
- Modelo no navegador
- Análise e dimensionamento
- Detalhamento, memorial e exportações
Como funciona
Um único fluxo, do modelo à documentação.
O Structutor reúne etapas que normalmente ficam distribuídas entre diferentes ferramentas e documentos em um ambiente integrado.
- Modelo estrutural
- Análise
- Dimensionamento
- Detalhamento
- Memorial
Modelagem
Comece pelo modelo estrutural.

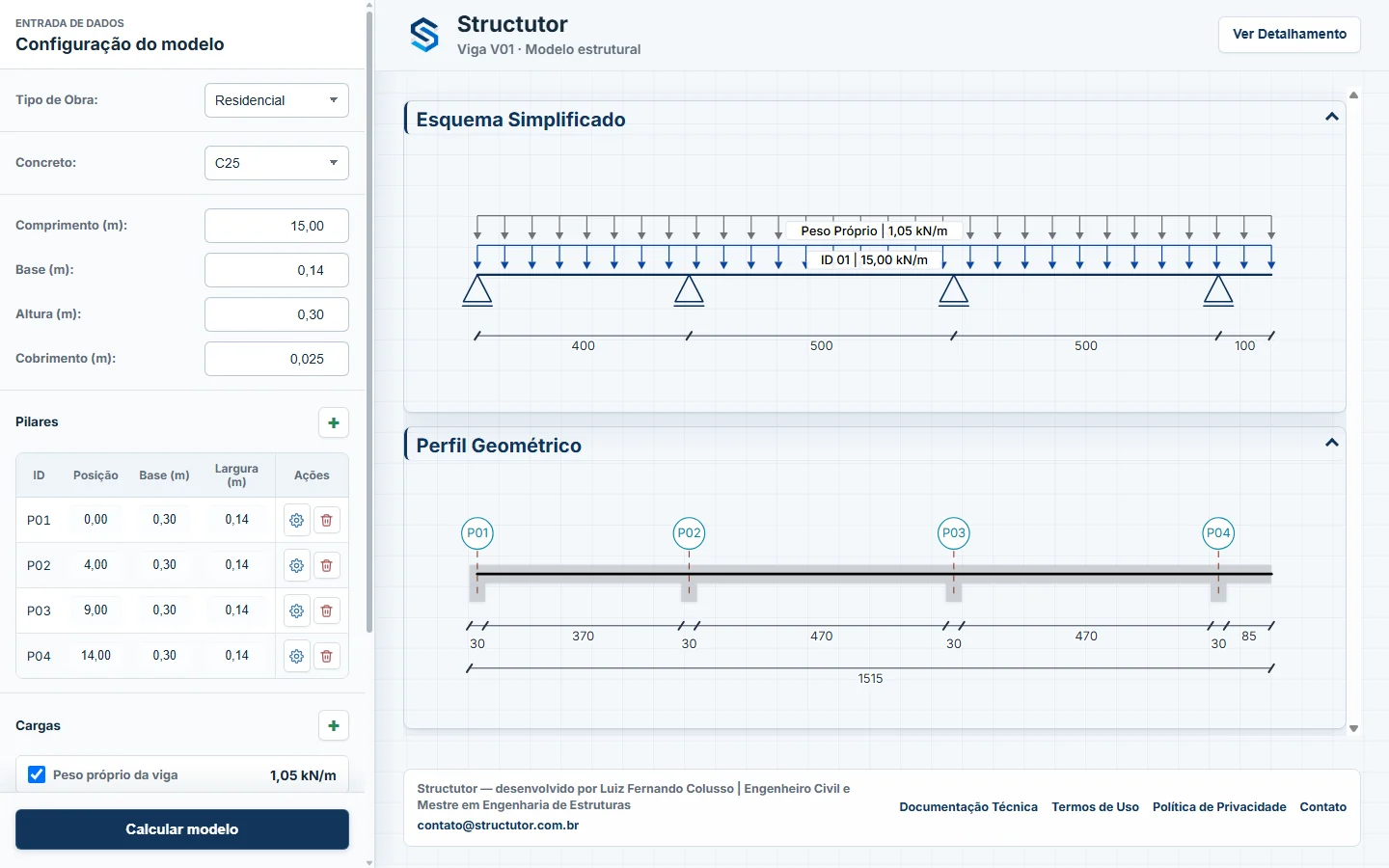

Defina geometria, apoios, pilares e carregamentos diretamente no navegador. O Structutor representa o esquema simplificado e o perfil geométrico enquanto os dados da viga são configurados.
- Múltiplos vãos e balanços
- Cargas distribuídas e pontuais
- Ações permanentes e variáveis
- Definição geométrica dos pilares
Análise estrutural
Do modelo ao comportamento estrutural.

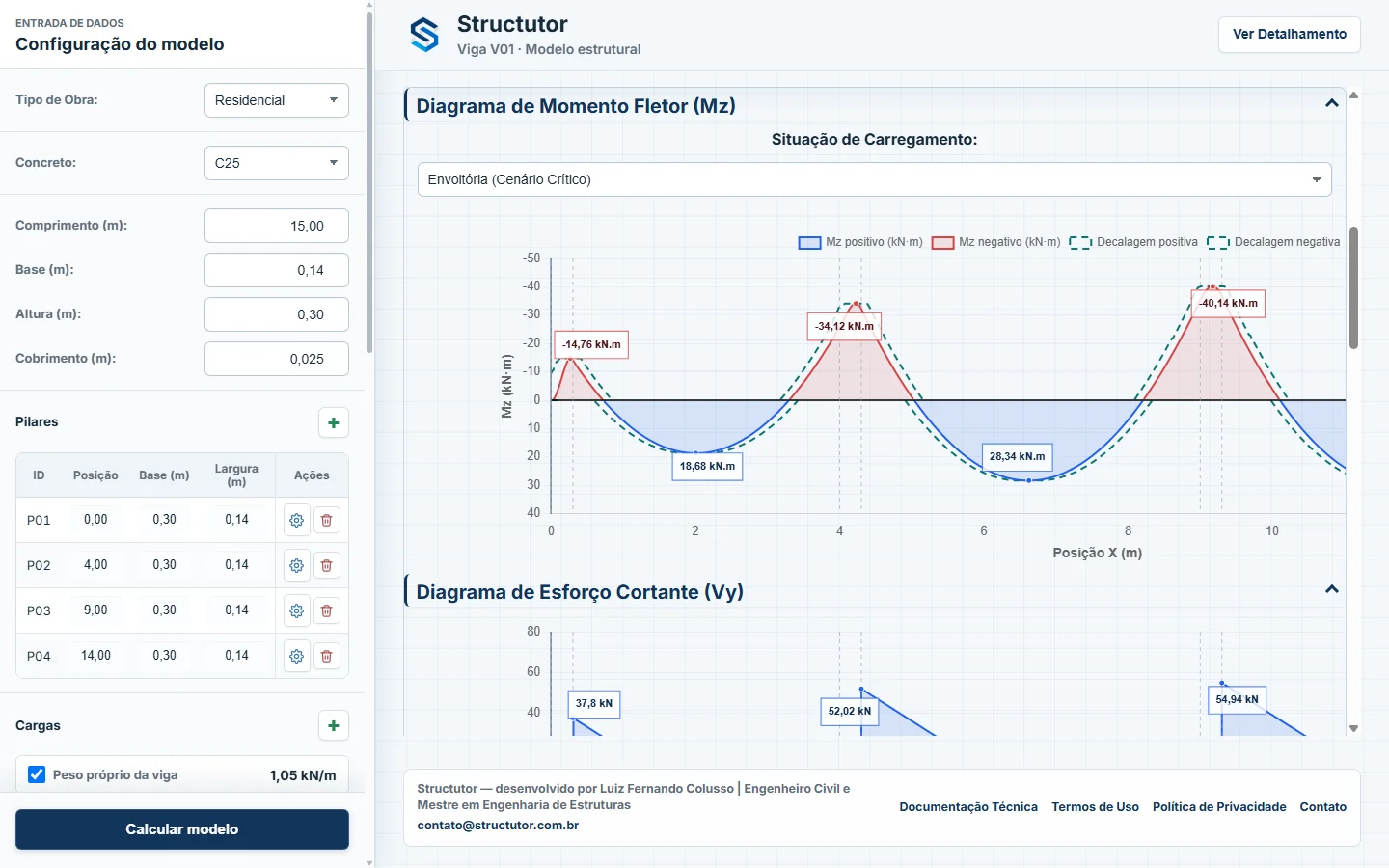

O modelo processado gera reações, diagramas de momento fletor, esforço cortante, deslocamentos e envoltórias de projeto dentro do mesmo ambiente usado para seguir ao dimensionamento.
- Momento fletor e esforço cortante
- Reações e deslocamentos
- Envoltórias por combinação
- Resultados associados à posição da viga
Dimensionamento
Do esforço à armadura.

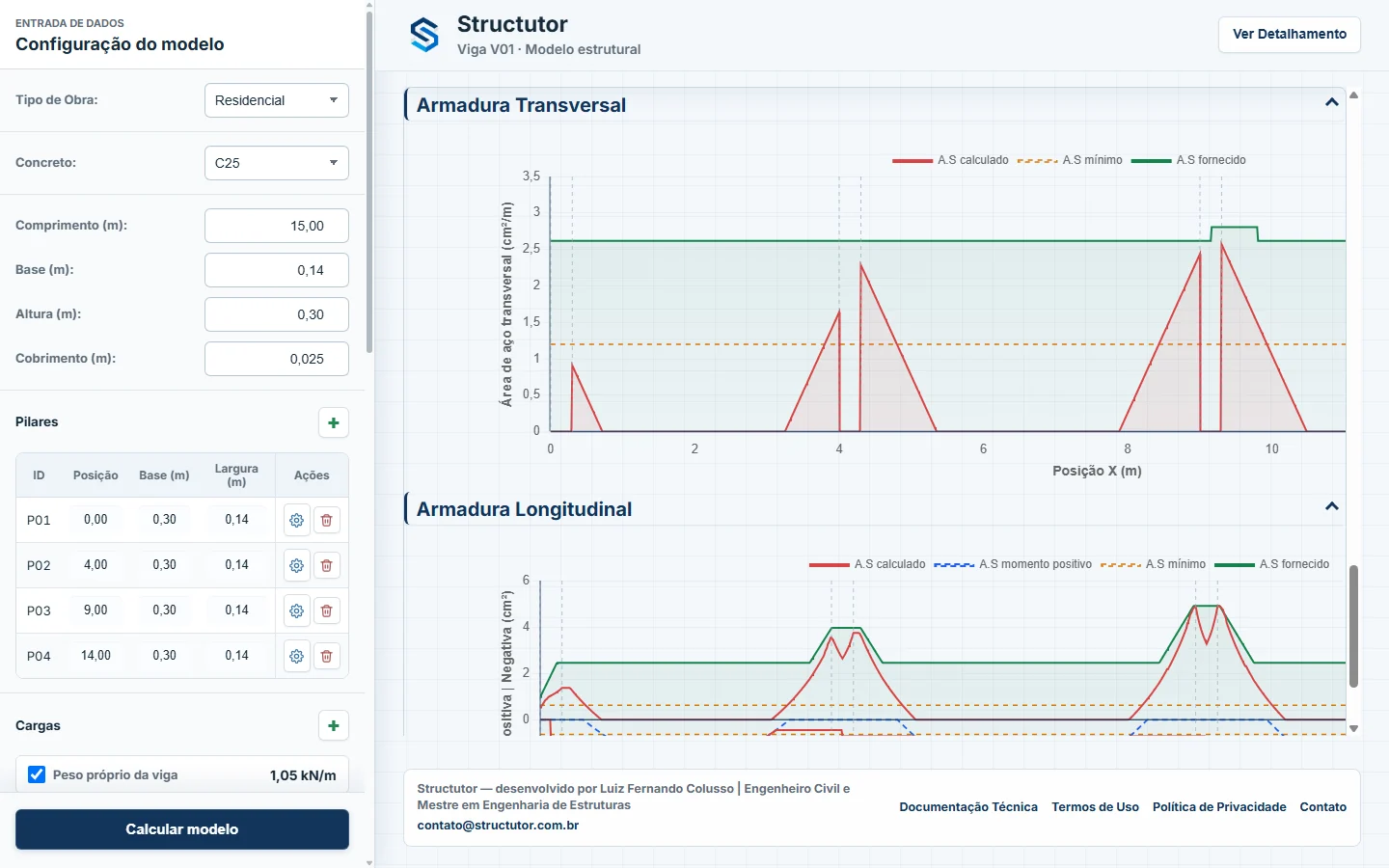

As solicitações obtidas na análise alimentam o dimensionamento longitudinal e transversal. A página apresenta a necessidade de armadura, a armadura fornecida e as regiões críticas ao longo da viga.
- Armadura longitudinal e transversal
- Áreas necessária, mínima e fornecida
- Regiões críticas por trecho
- Verificações conectadas ao detalhamento
Detalhamento
O cálculo continua no detalhamento.

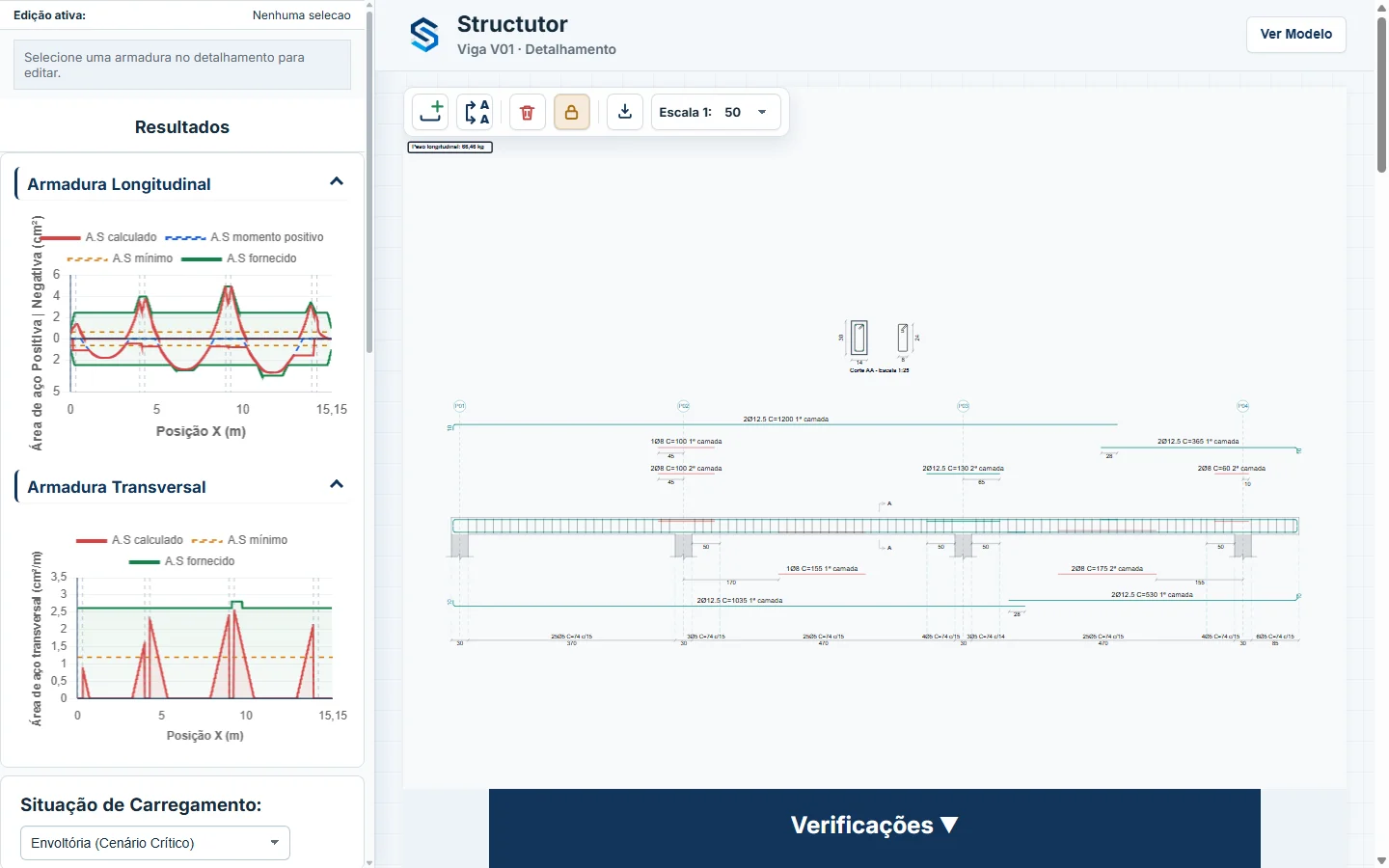

Visualize e ajuste armaduras diretamente no detalhamento. Barras, camadas, ganchos, emendas, seções, estribos e cotas permanecem associados ao modelo e às verificações da viga.
Verificações
Veja o efeito das decisões de detalhamento.
As verificações acompanham o modelo e o detalhamento, permitindo identificar os critérios considerados em cada região da viga sem transformar a home em uma lista normativa.
Consultar documentação técnicaO memorial e a área de verificações organizam itens como:
- critérios de armadura longitudinal
- armadura transversal e espaçamento de estribos
- deslocamentos e verificações de serviço
- avisos quando alguma condição exige atenção
Memorial de cálculo
Do resultado à documentação técnica.

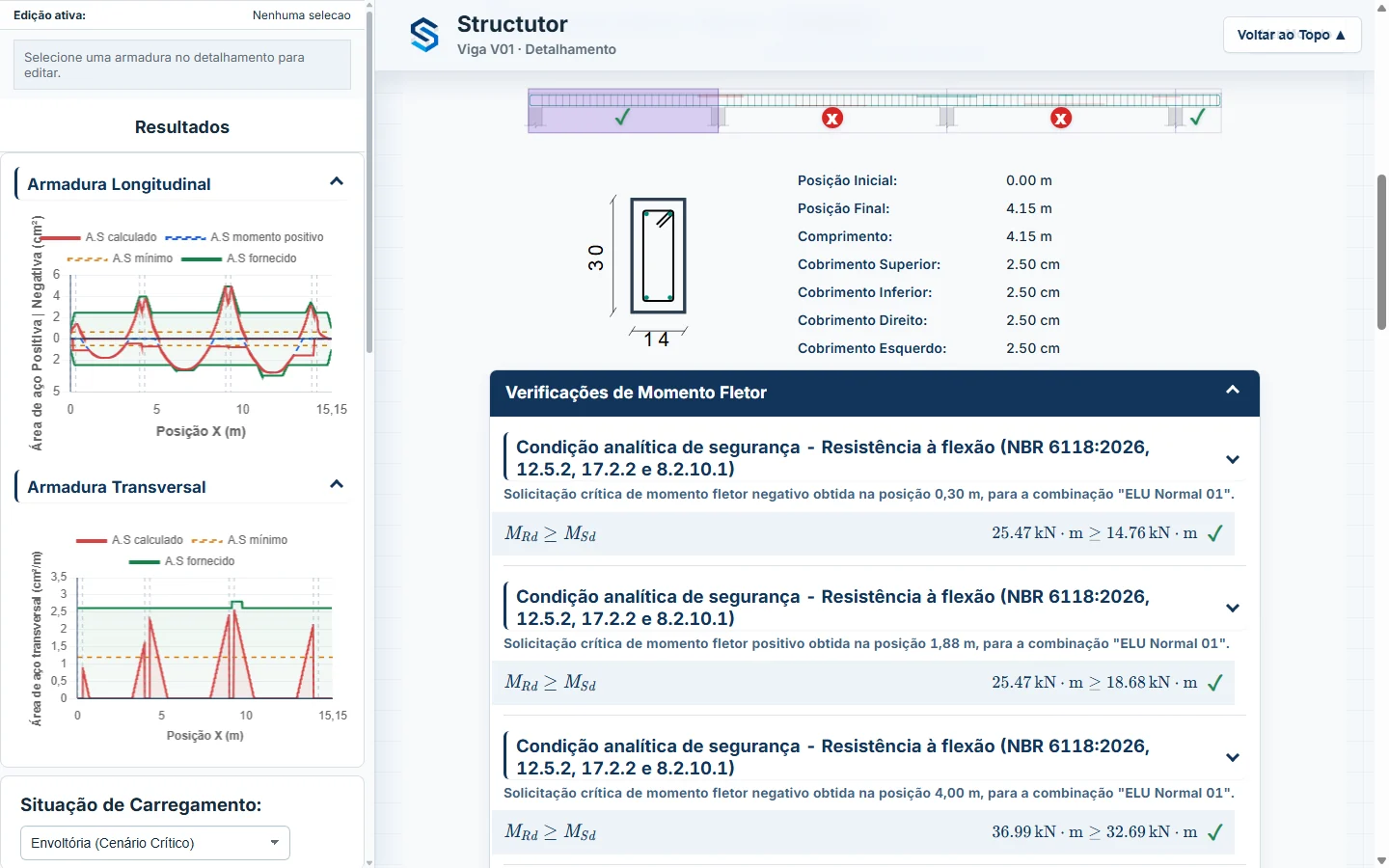

O memorial organiza hipóteses, solicitações, parâmetros, equações e verificações consideradas no dimensionamento, transformando os resultados em documentação técnica estruturada.
Exportação
Leve o resultado para o restante do projeto.
Gere a documentação do cálculo em PDF e exporte o detalhamento em DXF para continuar o desenvolvimento do projeto fora do Structutor.
PDF
Memorial de cálculo estruturado.
DXF
Detalhamento da viga para continuidade do desenho.
Fluxo integrado
Um fluxo integrado.
O Structutor foi desenvolvido para manter análise, dimensionamento, detalhamento, verificações e documentação dentro de um mesmo fluxo de trabalho.
- Modelo
- Esforços
- Dimensionamento
- Detalhamento
- Verificações
- Documentação
Por que o Structutor
Clareza técnica do início ao fim da viga.
Visualização técnica
Acompanhe a estrutura, os esforços e as armaduras graficamente ao longo do processo.
Detalhamento interativo
Trabalhe sobre a solução de armadura, com barras, camadas, ganchos, emendas, seções e estribos associados ao modelo.
Documentação estruturada
Transforme os resultados em memorial de cálculo com parâmetros, solicitações, equações e verificações organizados.
Para quem é
Feito para quem trabalha com vigas de concreto armado.
O foco principal é o uso profissional em engenharia estrutural, mantendo utilidade também em estudo, ensino e revisão técnica.
- engenheiros estruturais
- projetistas de estruturas de concreto
- profissionais que dimensionam vigas
- estudantes e professores de engenharia
FAQ
Perguntas rápidas antes de começar.
Preciso instalar algum programa?
Não. A modelagem, o cálculo e a visualização dos resultados acontecem diretamente no navegador.
Quais elementos estruturais o Structutor atende atualmente?
A apresentação atual do produto é voltada a vigas de concreto armado.
O detalhamento pode ser editado?
Sim. O ambiente de detalhamento permite selecionar e ajustar armaduras longitudinais, trechos, seções e estribos disponíveis no modelo calculado.
É possível exportar o detalhamento?
Sim. O detalhamento pode ser exportado em DXF para continuidade do desenvolvimento fora do Structutor.
O Structutor gera memorial de cálculo?
Sim. O memorial organiza hipóteses, parâmetros, solicitações, verificações e resultados do dimensionamento, com exportação em PDF.
Structutor
Pronto para calcular sua próxima viga?
Abra o ambiente de cálculo e acompanhe o modelo, os esforços, as armaduras e o memorial no mesmo fluxo.
