Viga padrão pública do Structutor.
Este caso apresenta a viga utilizada como referência pública do Structutor para demonstrações, materiais técnicos e comparação entre versões, acompanhando o percurso da modelagem ao memorial.
Resumo da viga
Um caso único para comparar modelagem, cálculo, detalhamento e documentação.
A fonte técnica da referência é o template público usado pela demonstração interativa do Structutor. Os screenshots e arquivos desta página foram gerados a partir da mesma viga padrão pública.
- Apoios
- 4 pilares: P01 em 0,00 m; P02 em 4,00 m; P03 em 9,50 m; P04 em 14,00 m
- Trechos
- Vão 1: 4,00 m; Vão 2: 5,50 m; Vão 3: 4,50 m; Balanço final: 1,00 m
- Carregamentos
- Carga permanente distribuída de 8,00 kN/m e peso próprio ativo de 1,225 kN/m.
- Detalhamento
- modo 02, memorial ativo e exportações em PDF/DXF disponíveis para este snapshot.
Modelagem
Entrada de dados e modelo estrutural simplificado.

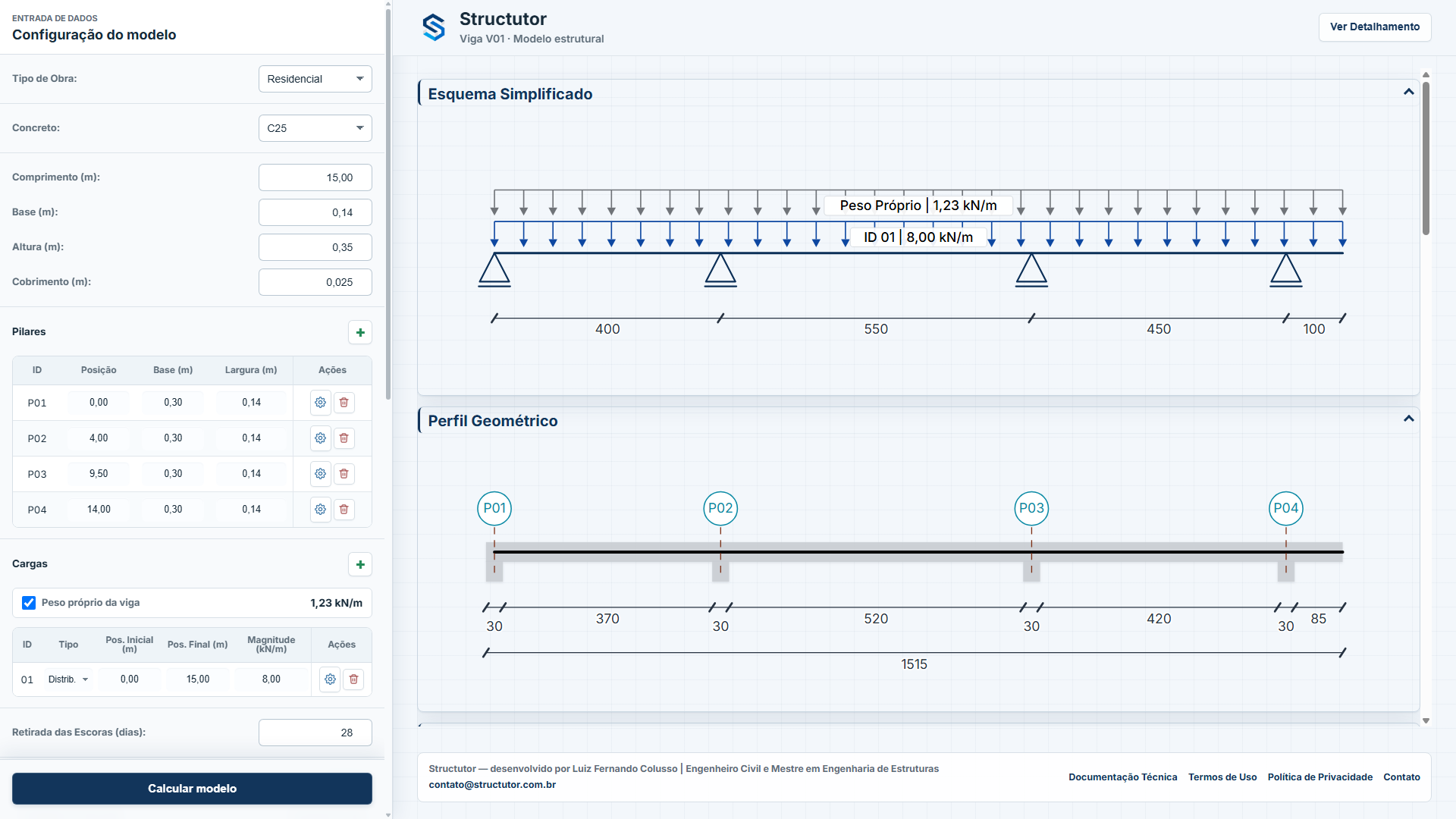

A modelagem define a geometria da viga, os apoios, os pilares, o material e os carregamentos. Nesta referência, a interface mostra a carga distribuída permanente, o peso próprio e o perfil geométrico com os quatro apoios usados no cálculo.
- Comprimento total de 15,00 m.
- Seção 14 x 35 cm com cobrimento de 2,5 cm.
- Concreto C25 e retirada de escoras aos 28 dias.
- Carga permanente distribuída de 8,00 kN/m ao longo de toda a viga.
Análise e resultados
Do modelo ao comportamento estrutural da viga.

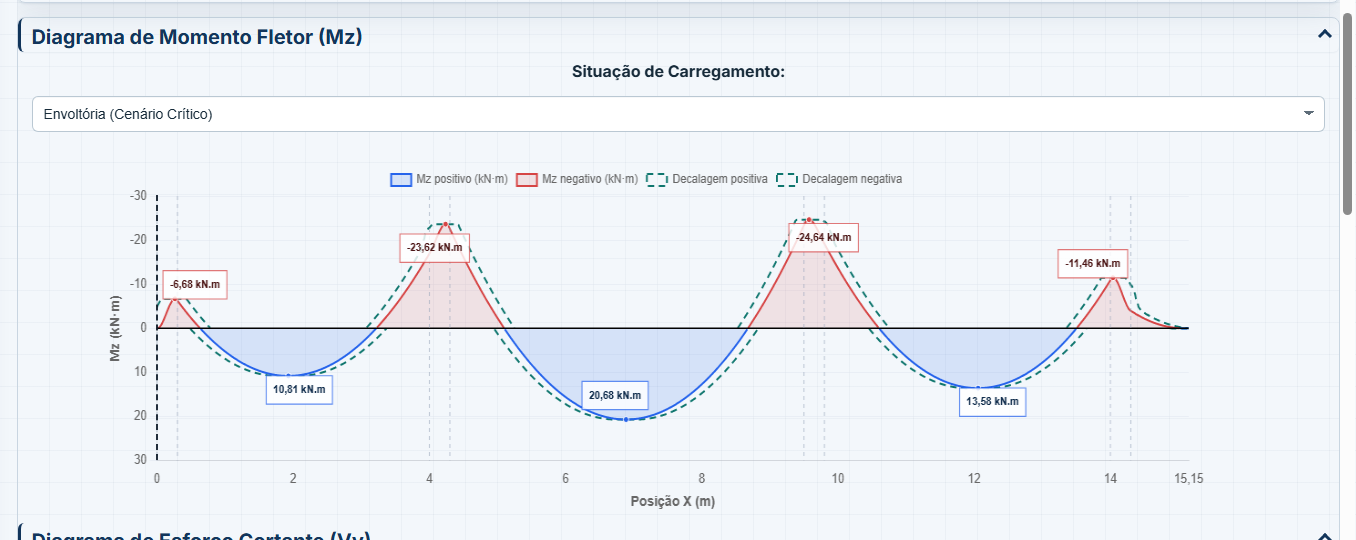

O modelo calculado gera os resultados que alimentam o dimensionamento. Para esta página, foi selecionado o diagrama real de momento fletor da envoltória crítica, suficiente para mostrar a continuidade entre solicitações, regiões críticas e armaduras.
- Diagrama de momento fletor ao longo do eixo da viga.
- Indicação dos momentos positivos e negativos relevantes.
- Resultados associados à posição ao longo da viga.
Dimensionamento e detalhamento
A solução de armadura permanece associada ao modelo calculado.

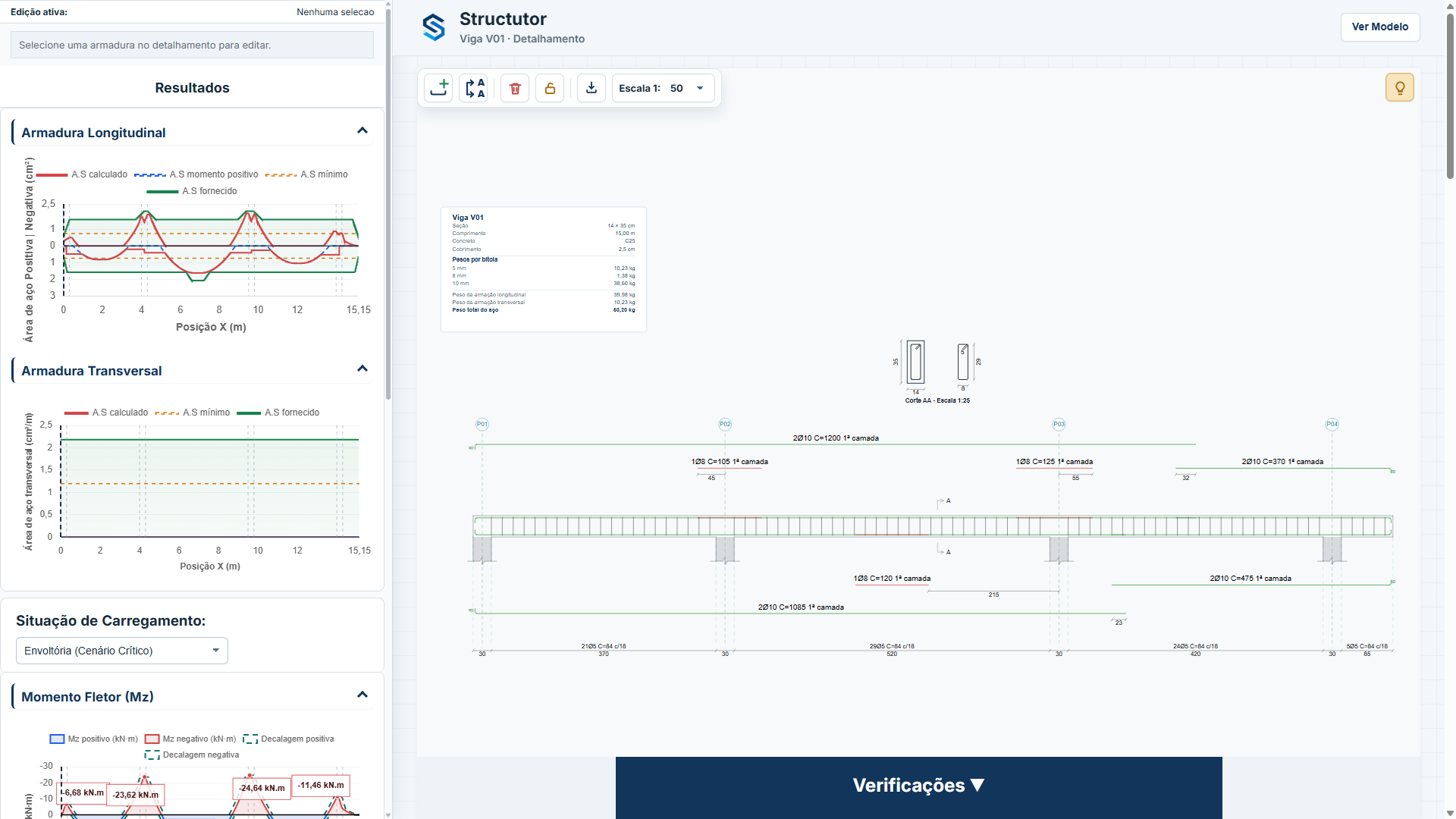

O caso mostra a passagem das solicitações para armaduras longitudinal e transversal, áreas necessária, mínima e fornecida, e uma representação de detalhamento com barras, estribos, cortes, seções e cotas. O detalhamento pode ser explorado e ajustado na experiência interativa.
Verificações e memorial
Critérios, resultados e documentação para conferência técnica.

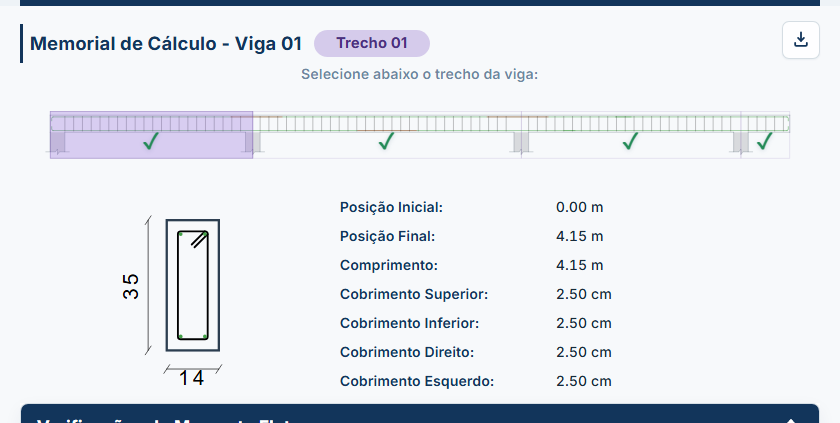

O memorial organiza hipóteses, parâmetros, equações, verificações e resultados considerados pelo módulo. O recorte abaixo mostra a seleção de trecho, a seção da viga e verificações associadas ao caso, dentro dos limites documentados para o módulo.
- Memorial estruturado por trechos da viga.
- Verificações associadas ao modelo calculado e ao detalhamento.
- Exportação em PDF para leitura completa do exemplo.
Arquivos do caso
Produtos técnicos exportados da mesma viga padrão pública.
Os arquivos abaixo pertencem ao mesmo snapshot usado nos screenshots desta página.
Detalhamento da viga
Arquivo DXF correspondente ao detalhamento apresentado neste caso de referência.
